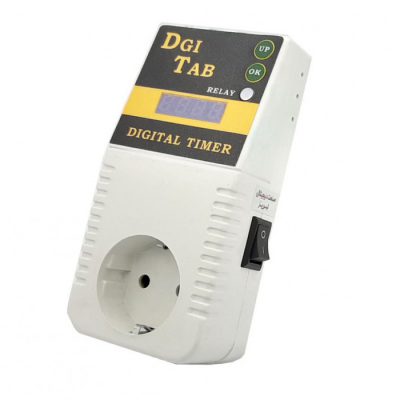

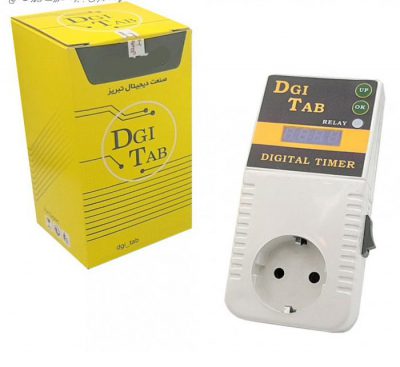

تایمر دیجیتال پریزدار

تایمر دیجیتال پریزدار به عنوان یکی از تجهیزات اتوماسیون صنعتی و خانگی میباشد.

این تایمر دقت بسیار بالایی دارد و در محدوده زمانی ساعت و دقیقه و روز هفته قابل تنظیم است.

این تایمر میتواند در چهار مد کاری زیر مورد استفاده قرار گیرد.

ON: فعال شدن خروجی در زمان تعیین شده

OFF: غیرفعال شدن خروجی در زمان تعیین شده

FL1: تنظیم زمان روشن و خاموش شدن تایمر در ساعت های مختلف و تکرار روزانه در هر روز هفته.

(این تایمر شامل 1 تا 5 تایم روشن و خاموش شدن مجزا یعنی جمعا 10 برنامه روشنو خاموش شدن میباشد و شما با انتخاب تعداد دفعات میتوانید به تعداد آن دفعات زمان روشن و خاموش شدن خود را تنظیم کنید )

FL2: تایمر فلاشر .

(مقدار این تایمر با زمان واقعی نمیباشد و به صورت مکرر قابل تکرار و مدت زمان روشن و خاموش ماندن قابل برنامه ریزی میباشد و حداقل زمان مقدار دهی 1 دقیقه و حداکثر آن 23:59 میباشد)

DAY: در این قسمت شما باید روزهای هفته خود را تنظیم کنید یعنی در چه روزهایی تایمر فعال یا غیر فعال باشد (شنبه = 0 و جمعه=6)

توجه : در چهار مد معرفی شده (on – off – FL1 – FL2 ) فقط یک مد قابل اجرا میباشد (آخرین مدی که تنظیم شده است).

ویژگی ها تایمر دیجیتال پریزدار

*دارای نمایشگر سون سگمنتی با طول عمر بالا

*دارای LED نشانگر وضعیت خروجی (قرمز=> خروجی غیرفعال ، سبز => خروجی فعال)

*دارای 4 مد کاری مختلف

*باطری بکاپ برای حفظ اطلاعات در صورت قطع شدن تغذیه (طول عمر 5 ساله)

توجه: در صورت بروز خطای US US باطری بکاپ تعویض شود

*حفظ تایم ها با قطع تغذیه (در مد FL1 با قطع وصل برق اگر زمان فعال شدن خروجی فرا رسیده باشد خروجی فعال میشود

و اگر زمان رد شده باشد خروجی خاموش میماند و در FL2 نیر مقدار تایم شمارش شده صفر نخواهد شد و با وصل دوباره تغذیه به ادامه کار خود میپردازد)

با قطع و وصل تغذیه تنظیمات وارد شده از بین نخواهد رفت و تایمر ادامه کار را خواهد داد.



مشخصات تایمر دیجیتال پریزدار :

تغذیه مدار در محدوده 250-180 ولت AC

توان مصرفی 50 میلی آمپر

دارای رله 10 آمپر

دوشاخ ارت دار

دمای کاری 20- تا 85+ درجه سانتی گراد





نحوه استفاده تایمر دیجیتال پریزدار

برای تنظیم ساعت دستگاه و روز هفته کلید OKرا به مدت 3 ثانیه نگهدارید.

در مرحله اول مقدار ساعت (همان دو رقم اول) را با کلید UP افزایش داده و با کلید OK به مرحله بعدی بروید .

بعد از تنظیم ساعت تنظیم روز نمایش داده خواهد شد(شنبه = 0 و جمعه=6) .

مثلا اگر روزی که شما تایمر را تنظیم میکنید دوشنبه باشد عدد را باید بر روی 2 تنظیم کنید و با زدن کلید OK نمایشگر SAVE را به شما نشان خواهد داد



توجه : در هنگام تنظیم ساعت برنامه های شما غیر فعال خواهد شد و باید دوباهر برنامهریزی شوند.



برای فعال شدن خروجی بدون برنامه ریزی میتوانید کلید UP را به مدت 3 ثانیه نگهدارید در این صورت تمام برنامه ریزی های شما غیر فعال خواهد شد

برای غیرفعال کردن خروجی یا خاموش کردن دستگاه میتوانید از کلید کنار بدنه استفاده کنید

برای رفتن به منوی تنظیمات کلیدهای UP+OK را به مدت3 ثانیه نگهدارید

توجه : درصورتی که کلیدی را در مدت زمان 15 ثانیه فشار داده نشود تایمر به حالت اولیه خود بازمیگردد و با برنامه قبلی خود به ادامه کار میپردازد

برای تغییر منو از کلید UP و برای تنظیم از کلید OK استفاده کنید.



مد ON :

زمان فعال کردن خروجی:

وقتی زمان تنظیم شده با زمان نمایش داده شده بر روی نمایشگر برابر شود خروجی را فعال میکند.

در غیر اینصورت خروجی غیرفعال میباشد.



مد OFF :

زمان غیر فعال کردن خروجی:

وقتی زمان تنظیم شده با زمان نمایش داده شده بر روی نمایشگر برابر شود خروجی غیرفعال خواهد شد.

در غیر اینصورت خروجی فعال میباشد.

مثال (شما میخواهید وسیله برقی تان در ساعت 22:30 شب خاموش شود و خاموش بماند باید در این مد تایمر را به 22:30 تنظیم کنید).



مد FL1 :

در مرحله اول عدد 1 برای شما نمایش داده میشود (این تایمر به صورت روزانه تنظیم خواهد شد و در هر روز هفته قابل اجرا میباشد ) .

یعنی شما یک برنامه روشن و خاموش دارید برای افزایش آن از کلید UP استفاده کنید .

(یه طور مثال اگر میخواهید در یک روز یه برنامه روشن و خاموش مختلف داشته باشید آن عدد را به 3 تنظیم کنید ).

بعد از تنظیم تعداد تایم مورد استفاده از کلیدOK برای وارد شدن به قسمت برنامه ریزی استفاده کنید که ON1 نمایش داده میشود_زمان روشن شدن تایم اول)

بعد از تنظیم آن OFF1  نمایش داده خواهد شد(زمان خاموش شدن تایم اول) و نسبت به تعداد تایم های انتخابی شما 2و3و4و5 نیز نمایش داده خواهد شد.

با قطع تغذیه تنظیمات وارد شده از بین نخواهد رفت و با وصل دوباره تایمر نسبت به تنظیمات عکس العمل نشان خواهد داد.



توجه : اگر در این مد بر روی نمایشگر E نمایش داده شود یعنی بازه های زمانی شما باهم تداخل دارند و شما باید آن بازه زمانی را از اول وارد کنید.

مثال (شما میخواهید هر روز صبح ساعت 9 باغچه منزلتان به مدت 15 دقیقه آبیاری شود و روز جمعه کار نکند تا خودتان به عنوان سرگرمی آبیاری کنید.

میتونید تعداد برنامه تان را یک انتخاب کرده و ساعت روشن شدن را 9:00 و زمان خاموش شدن را به 9:15 تنظیم گنید و بعدا به مد DAY رفته و روز جمعه(6) را به حالت off تنظیم و ذخیره نمایید ).



مد FL2 :

تایمر فلاشر با انتخاب این تایمر شما باید ساعت و دقیقه فعال ماندن خروجی را تنظیم کنید.

بعد از آن ساعت و دقیقه غیرفعال بودن خروجی را تنظیم نمایید.

و این مد به صورت پی در پی قابل اجرا میباشد .

(تایم گیری این مد به ساعت روی نمایشگر بستگی نداشته و تایمر به صورت خودکار اندازه گیری را انجام خواهد داد)

بیشترین مدت زمان برای این حالت 23 ساعت و 59 دقیقه میباشد(23:59) هم برای فعال بودن خروجی و هم غیر فعال بودن.

مثال : شما میخواهید وسیله برقی تان در هر 2 ساعت 10 دقیقه کارکند.

بنابراین باید مقدار  on  را به 00:10  و مقدار off  را به 02:00 تنظیم کنید.

اگر بخواهید در روزهای خاصی برایتان کارنکند میتوانید در مد day  تنظیمات لازم را اعمال نمایید.

توجه : اگر در این مد بر روی نمایشگر E نمایش داده شد یعنی هیچ محدوده زمانی انتخاب نشده است).

day : تنظیم روزهای کاری تایمر

با وارد شدن در این منو روزهای هفته به شما نمایش داده خواهد شد.

(شنبه=0 و جمعه=6 ) باغیر فعال کردن رو زمد نظر تایمر در آن رو خروجی را غیرفعال نگه میدارد.

و در روز بعدی با همان تنظیمات قبلی به کار خود ادامه خواهد داد.

(برای فعال on یا غیر فعال off کردن از کلید UP و برای تایید از کلید OK استفاده کنید ).
